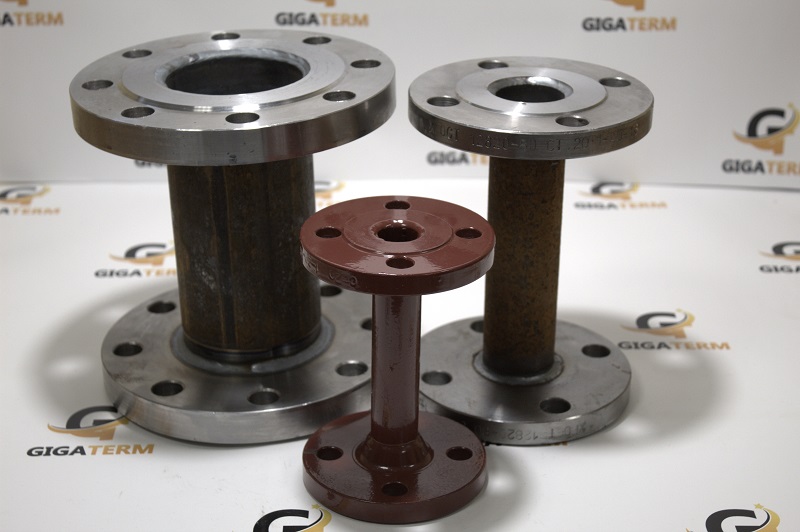

Монтажная вставка для расходомера Мастерфлоу предназначена для использования при монтаже расходомеров на трубопроводе, а так же при демонтаже расходомера при ремонтных работах на узле учета или поверке приборов.
Для исключения повреждения преобразователей расхода монтажно-сварочные работы необходимо производить с обязательной установкой в трубопровод монтажной вставки (макета) изделия. Монтажная вставка поставляется предприятием изготовителем по отдельному заказу.
Габаритные и присоединительные размеры монтажной вставки (макета) прибора
Габаритные и присоединительные размеры макета исполнения «сендвич» МФ-2.2Х
|
Ду |
Размеры, мм |
К |
n,шт |
Масса, кг |
||||||
|
D |
D1 |
Dтр |
d |
L |
B |
S |
||||
|
20 |
105 |
75 |
26,8 |
14 |
95±1 |
14 |
2,8 |
3 |
4 |
1,65 |
|
25 |
115 |
85 |
33,5 |
14 |
95±1 |
14 |
3,2 |
3 |
2,0 |
|
|
32 |
135 |
100 |
42,3 |
18 |
105±1 |
16 |
3,2 |
3 |
3,12 |
|
|
40 |
145 |
110 |
48 |
18 |
118±1 |
18 |
3,5 |
3 |
3,9 |
|
|
50 |
160 |
125 |
(57) |
18 |
136±1 |
18 |
3,5 |
3 |
4,8 |
|
|
65 |
180 |
145 |
(76) |
18 |
205±1 |
20 |
3,5 |
4 |
8 |
7,0 |
|
80 |
195 |
160 |
(89) |
18 |
235±1 |
20 |
3,5 |
4 |
8,3 |
|
|
100 |
215 |
180 |
(108) |
18 |
250±1 |
22 |
4,5 |
4 |
10,9 |
|
Габаритные и присоединительные размеры макета фланцевого исполнения МФ-5.2Х
|
Ду |
Размеры, мм |
К |
n,шт |
Масса, кг |
||||||
|
D |
D1 |
Dтр |
d |
L |
B |
S |
||||
|
15 |
95 |
65 |
21,3 |
14 |
135-2 |
12 |
2,8 |
3 |
4 |
1,2 |
|
20 |
105 |
75 |
26,8 |
14 |
155-2 |
14 |
2,8 |
3 |
1,8 |
|
|
25 |
115 |
85 |
33,5 |
14 |
155-2 |
14 |
3,2 |
3 |
2,15 |
|
|
32 |
135 |
100 |
42,3 |
18 |
160-2 |
16 |
3,2 |
3 |
3,3 |
|
|
40 |
145 |
110 |
48 |
18 |
200-2 |
18 |
3,5 |
3 |
4,2 |
|
|
50 |
160 |
125 |
(57) |
18 |
205-2 |
18 |
3,5 |
3 |
5 |
|
|
65 |
180 |
145 |
(76) |
18 |
210-2 |
24 |
3,5 |
4 |
8 |
7,9 |
|
80 |
195 |
160 |
(89) |
18 |
240-2 |
24 |
3,5 |
4 |
9,3 |
|
|
100 |
230 |
190 |
(108) |
22 |
250-2 |
28 |
4,5 |
5 |
18 |
|
|
150 |
300 |
250 |
(159) |
26 |
320-2 |
30 |
4,5 |
5 |
25,8 |
|
|
200 |
600 |
310 |
(219) |
26 |
360-2 |
32 |
4,5…6 |
7 |
12 |
36…38,5 |
